Un reloj Nixie funciona gracias a tubos llenos de gas neón que se iluminan cuando son atravesados por una descarga eléctrica. Cada dígito está formado por un cátodo distinto que se enciende bajo el efecto de la alta tensión. El resultado es un resplandor naranja único que fascina tanto a los entusiastas de lo retro como a los aficionados a la ciencia. En este artículo, vamos a descubrir qué es un reloj Nixie, su funcionamiento, sus usos modernos y los errores a evitar.
Contenus
afficher

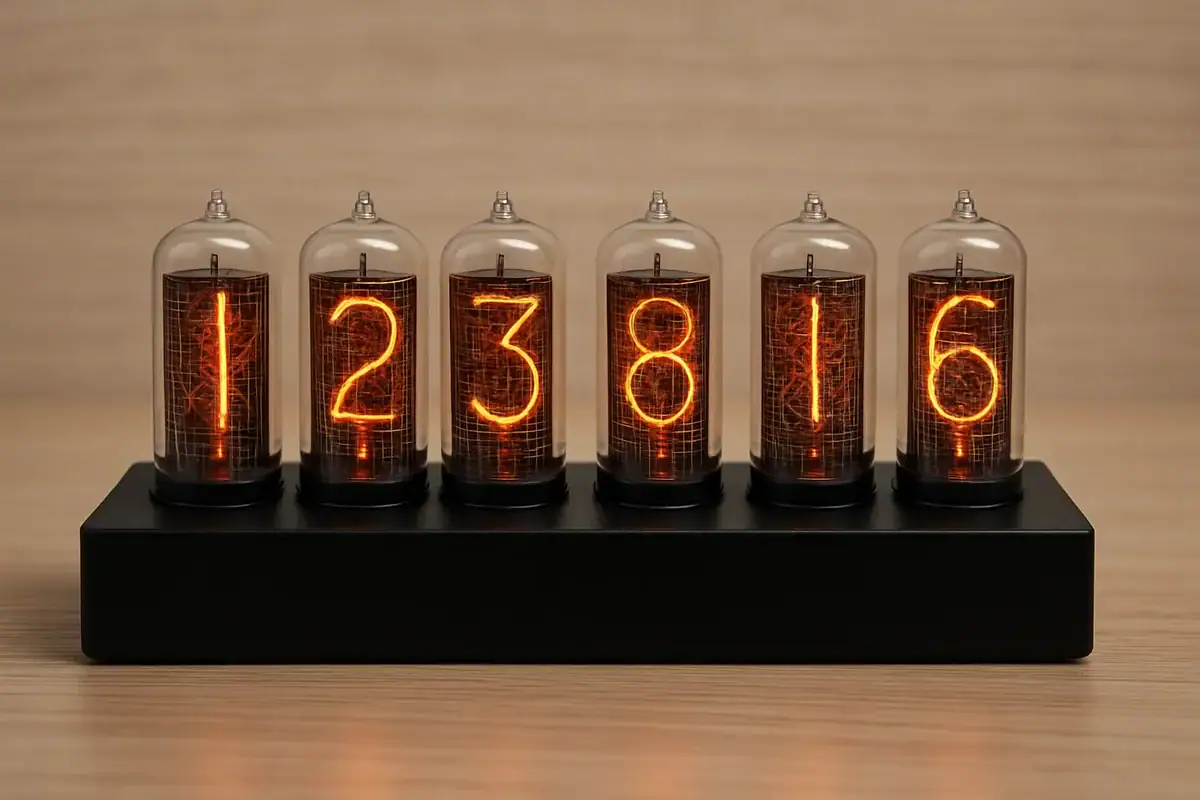

¿Qué es un reloj Nixie?
Reloj de Tubo Luminoso
199,90 €
Reloj lámpara Nixie
152,90 €
Reloj Digital Nixie
159,90 €
Choix des options
Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
Reloj Nixie IPS Wi-Fi RGB personalizable
Plage de prix : 129,90 € à 139,90 €Definición y origen de los tubos Nixie
Los tubos Nixie surgieron en los años 1950 gracias a la compañía estadounidense Burroughs Corporation. En aquella época, se utilizaban como visualizadores numéricos para calculadoras, instrumentos científicos y los primeros ordenadores. Cada tubo contiene varios cátodos metálicos en forma de números (del 0 al 9), dispuestos en capas, sumergidos en una atmósfera de gas neón. Cuando un número se alimenta, se ilumina con un resplandor naranja característico.
La palabra Nixie provendría del acrónimo Numeric Indicator eXperimental. Muy populares en los años 1960-70, estos visualizadores fueron progresivamente reemplazados por las pantallas LCD y LED, más compactas y económicas.
Diferencia entre tubo Nixie y LED/LCD modernos
A diferencia de las pantallas LED o LCD, que se basan en semiconductores o cristales líquidos, los tubos Nixie utilizan el principio de ionización de un gas. Esta tecnología les confiere una profundidad visual única, ya que cada número es una verdadera pieza metálica iluminada, y no simplemente una proyección luminosa.
- LED / LCD : compactos, muy duraderos, económicos en energía, pero con un aspecto visual a veces frío e impersonal.
- Nixie : estética cálida, estilo retro inimitable, pero más frágiles, costosos y ávidos de energía.
En resumen, los tubos Nixie no pueden rivalizar con la tecnología moderna en términos de practicidad, pero superan ampliamente en atractivo visual y originalidad.
Por qué los Nixie todavía fascinan hoy en día
Los relojes Nixie despiertan un creciente entusiasmo, no solo entre los coleccionistas de objetos vintage, sino también entre los aficionados al diseño y la electrónica. Su rareza contribuye a su valor: los tubos ya no se fabrican en masa desde finales del siglo XX, lo que los convierte en objetos buscados.
Lo que sobre todo fascina es su capacidad para mezclar tecnología antigua y modernidad. Artesanos y entusiastas diseñan hoy relojes Nixie conectados (sincronizados vía GPS o Internet), combinando estética retro con funcionalidades contemporáneas. Se convierten así en piezas de excepción que combinan historia, arte y ciencia.
En una palabra, un reloj Nixie es mucho más que un simple visualizador: es un objeto de curiosidad, un símbolo de nostalgia tecnológica y una verdadera obra decorativa que atraviesa el tiempo.
Principio de funcionamiento de un tubo Nixie
Estructura interna: cátodos, ánodos y gas neón
Un tubo Nixie es un tubo de descarga gaseosa, diseñado de manera ingeniosa. En su interior, encontramos:
- Un ánodo en forma de rejilla metálica, generalmente transparente, que sirve para atraer los electrones.
- Varios cátodos metálicos en forma de números (del 0 al 9), apilados uno detrás de otro. Cada número es una pieza distinta, cortada con precisión.
- Un gas neón (a veces mezclado con una pequeña cantidad de argón o mercurio) a baja presión, que facilita la ionización y estabiliza la descarga eléctrica.
Cuando se observa un tubo Nixie de frente, solo el número activado parece “flotar” en una atmósfera luminosa, dando un efecto profundo y tridimensional que distingue esta tecnología de las pantallas modernas.
El papel de la alta tensión (aproximadamente 170V)
Para excitar el gas, es necesario aplicar una tensión relativamente alta, generalmente alrededor de 170 voltios en corriente continua. A diferencia de los diodos LED que funcionan apenas con unos pocos voltios, el Nixie exige esta alta tensión para iniciar la descarga eléctrica dentro del tubo.
Cuando un cátodo en forma de número está conectado a esta tensión, los electrones lo atraviesan y chocan con los átomos de neón. Estos últimos, al cambiar de estado energético, liberan fotones, creando así la luz visible. Este fenómeno es muy parecido al que se utiliza en los tubos fluorescentes o los letreros de neón.
El efecto luminoso: descarga eléctrica y resplandor naranja
Es esta ionización controlada del gas la que genera el resplandor tan característico de los tubos Nixie. El color naranja proviene directamente del espectro de emisión del neón, un gas noble que emite naturalmente en ese tono cuando se excita.
Cada número puede encenderse independientemente al activar su cátodo específico. El resto del tubo permanece apagado, lo que proporciona una lectura clara y precisa. Esta visualización, a la vez científica y estética, es una de las principales razones por las que los relojes Nixie siguen atrayendo.
Es de notar: algunos tubos Nixie experimentales han utilizado otros gases o aleaciones para modificar ligeramente el color de la emisión, pero el neón naranja ha permanecido como la norma y la identidad visual de estos tubos.
Cómo un reloj Nixie muestra la hora
El cableado y la selección de los dígitos
Cada tubo Nixie contiene diez cátodos metálicos correspondientes a los dígitos del 0 al 9. Cuando se activa un cátodo, se ilumina y muestra el número correspondiente. Para mostrar la hora completa (por ejemplo, 12:34), generalmente se necesitan cuatro a seis tubos dispuestos uno al lado del otro.
El pilotaje de los cátodos requiere circuitos de conmutación de alta tensión, llamados drivers. En las primeras generaciones, se utilizaban circuitos integrados específicos como el 74141 (un decodificador BCD a Nixie). Hoy en día, existen soluciones modernas que permiten adaptar la baja tensión de los microcontroladores (5V o 3,3V) a la alta tensión requerida por los tubos (aproximadamente 170V).
Existen dos modos de visualización:
- Visualización directa: cada tubo es pilotado individualmente por su driver, lo que requiere muchas conexiones.
- Multiplexación: los tubos se encienden muy rápido uno tras otro (varias cientos de veces por segundo). El ojo humano percibe entonces una iluminación continua, lo que permite reducir el número de componentes y aumentar la vida útil de los tubos.
El papel de los microcontroladores modernos
Los relojes Nixie actuales generalmente son controlados por microcontroladores programables (Arduino, ESP32, PIC, STM32, etc.). Estos últimos desempeñan varias funciones:
- Gestión de la visualización: selección de los números a mostrar según la hora.
- Conmutación rápida: control de los drivers de alta tensión, a menudo a través de circuitos MOSFET o registros de desplazamiento.
- Animaciones visuales: efectos de transición como el “slot machine effect” (desplazamiento rápido de los números antes de estabilizarse), que permite tanto un aspecto estético como evitar el marcado de los cátodos.
- Funcionalidades avanzadas: gestión de una retroiluminación LED, adición de alarmas, sensores de temperatura, o incluso ajuste automático de luminosidad según el entorno.
En otras palabras, el microcontrolador actúa como el cerebro del reloj, traduciendo la hora en señales eléctricas comprensibles por los tubos Nixie.
Sincronización de la hora (oscilador, RTC, GPS, Internet)
Un reloj Nixie no solo se limita a iluminar números: también debe garantizar una precisión temporal. Existen varios sistemas:
- Oscilador de cuarzo: integrado en el microcontrolador, proporciona una base de tiempo fiable pero puede desviarse unos segundos por día.
- RTC (Real Time Clock): un reloj en tiempo real dedicado, alimentado por pila, conserva la hora exacta incluso cuando el reloj está desconectado.
- Módulo GPS: capta la hora universal desde los satélites, garantizando una precisión absoluta.
- Sincronización NTP: los modelos conectados a Internet utilizan el protocolo NTP (Network Time Protocol) para ajustarse automáticamente.
Gracias a estas tecnologías, un reloj Nixie moderno puede ser tan preciso como un reloj atómico sincronizado, manteniendo su estética retro inimitable.
Aplicaciones y usos actuales
Choix des options
Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
Kit de Reloj Nixie
Plage de prix : 119,00 € à 129,90 €
Reloj Nixie de Madera
249,90 €
Reloj Bombilla Nixie
199,90 €Objetos decorativos y tendencia retro
Los relojes Nixie ya no son solo dispositivos técnicos: se han convertido en verdaderos objetos de arte y decoración. Su diseño retro se integra perfectamente en interiores de estilo industrial, vintage o high-tech. En una oficina, aportan un toque elegante y original; en un salón, se convierten en una pieza central que atrae inmediatamente la mirada.
Su aspecto nostálgico y futurista a la vez los convierte en un accesorio buscado por los apasionados del diseño, pero también por los aficionados a la cultura steampunk o a objetos de colección raros. Algunas marcas incluso ofrecen ediciones limitadas donde cada reloj está numerado, lo que refuerza su aspecto único y prestigioso.
Relojes personalizados y DIY
El movimiento Do It Yourself ha dado nueva vida a los tubos Nixie. Muchos entusiastas se lanzan a la fabricación de relojes personalizados, a partir de kits electrónicos o de circuitos programables (Arduino, Raspberry Pi, etc.).
Estos proyectos ofrecen una gran libertad de personalización:
- Elección de la caja: madera maciza, aluminio cepillado, vidrio acrílico, impresión 3D.
- Añadir animaciones visuales: desplazamiento de los números, efectos de transición tipo “slot machine”.
- Integración de iluminación LED debajo de los tubos para variar el ambiente (azul, violeta, verde, multicolor).
- Funcionalidades avanzadas: alarma, termómetro integrado, sensor de luminosidad, conexión Wi-Fi.
Construir uno mismo un reloj Nixie, también es una forma de aprender la electrónica aplicada, desarrollar habilidades técnicas y crear un objeto único, de alto valor sentimental y estético.
Utilización en pedagogía y electrónica
Los tubos Nixie también mantienen un papel en el ámbito pedagógico. Muchas escuelas de ingeniería y clubes de electrónica los utilizan para:
- Explicar el principio de las descargas eléctricas en gases.
- Ilustrar el funcionamiento de los cátodos y ánodos en un sistema electrónico.
- Abordar las nociones de alta tensión, conmutación y multiplexación.
Además de su aspecto científico, los relojes Nixie sirven como herramientas de experimentación en el diseño de circuitos impresos, la programación de microcontroladores y la integración de módulos modernos (Wi-Fi, GPS, RTC).
Cuadro comparativo: reloj Nixie vs otros relojes
| Type d’horloge | Technologie | Avantages | Inconvénients | Prix moyen |
|---|---|---|---|---|
| Horloge Nixie | Tubes néon à cathodes | Design unique, rétro, valeur décorative | Fragile, consomme plus, prix élevé | 200-600 € |
| Horloge LED | Diodes électroluminescentes | Économique, durable, très visible | Esthétique plus banale | 20-80 € |
| Horloge mécanique | Engrenages et ressorts | Authenticité, pas d’électricité | Entretien nécessaire, précision moindre | 50-500 € |
| Horloge connectée | Modules électroniques + Internet | Précision parfaite, nombreuses fonctions | Esthétique souvent standardisée | 50-200 € |
Casos prácticos y consejos de expertos
Construir tu propio reloj Nixie en kit
Existen numerosos kits electrónicos que permiten montar un reloj Nixie por uno mismo. Una experiencia ideal para los amantes de la electrónica y el bricolaje.
¿Dónde comprar tubos Nixie hoy en día?
Los tubos Nixie ya no se fabrican en masa. Se encuentran principalmente en sitios especializados, plataformas como eBay o en tiendas especializadas como la nuestra.
Consejos para el mantenimiento y durabilidad
Para prolongar la vida útil de un reloj Nixie, evita dejarlo encendido permanentemente y utiliza un modo de ahorro (apagado nocturno o animación alternada de los números).
FAQ sobre los relojes Nixie
¿Se siguen fabricando los tubos Nixie?
La producción cesó en los años 90, pero aún se encuentran stocks antiguos y algunas reproducciones modernas.
¿Cuál es la vida útil de un tubo Nixie?
Un tubo bien utilizado puede durar entre 5 000 y 20 000 horas, según las condiciones.
¿Se puede reemplazar un tubo Nixie defectuoso?
Sí, pero las piezas son raras y a veces costosas. Hay que prever un presupuesto para posibles reemplazos.
¿Por qué los relojes Nixie son tan caros?
Su precio se explica por la rareza de los tubos, su complejidad técnica y su valor decorativo.
Conclusión
Los relojes Nixie están en la intersección de la ciencia y el arte retro. Su principio se basa en una tecnología antigua pero aún fascinante: la ionización del neón bajo alta tensión. Ya sea por su estética única, su valor pedagógico o su encanto vintage, continúan seduciendo a coleccionistas y aficionados a la electrónica.
